Tubos aptos para cilindros hidráulicos


Tubos aptos para mecanizado – tipo HPZ son tubos sin soldadura para aplicaciones de precisión aptos para la fabricación de cilindros hidráulicos o de sellos del vástago del pistón. La superficie interior de trabajo se obtiene mediante mecanizado mediante bruñido o descortezado y posterior laminado.

Tubos destinados para uso directo en cilindros – tipo HP son tubos sin soldadura para aplicaciones de precisión con superficie interior mecanizada con precisión, destinados directamente para la fabricación de cilindros hidráulicos. La superficie interior de trabajo se consigue en las condiciones de nuestra empresa mediante el descortezado y posterior laminado de la superficie interior de los tubos.

Tubos diseñados para vástagos de pistón y cilindros telescópicos – el tipo HPK son tubos sin soldadura estirados en frío diseñados para vástagos de pistón, cilindros telescópicos y camisas de cilindro. El uso de vástagos de pistón tubulares y pistones es a menudo más ventajoso que el uso de material sólido. El uso de un material tubular que presenta la misma resistencia a los esfuerzos de compresión, flexión y torsión significa una reducción significativa en el peso del cilindro.

Tubos aptos para cilindros hidráulicos

Dimensiones de tubos aptos para cilindros hidráulicos

Tubos aptos para mecanizado – tipo HPZ

DIÁMETRO INTERNO (D)40,0 – 115,0 mm
GROSOR DE PARED (t)5,0 – 10,0 mm
NORMAS EUROPEASEN 10305-1,
DIN 2391,
STN/ČSN 42 6711,
STN/ČSN 42 6712

Tubos terminados – tipo HP

DIÁMETRO INTERNO (D)40,0 – 110,0 mm
GROSOR DE PARED (t)4,0 – 10,0 mm
NORMAS EUROPEASEN 10305-1,
DIN 2391,
STN/ČSN 42 6711,
STN/ČSN 42 6712

Tubos destinados para vástagos de pistón – tipo HPK

DIÁMETRO EXTERIOR (D)40,0 – 120,0 mm
GROSOR DE PARED (t)5,0 – 10,0 mm
NORMAS EUROPEASEN 10305-1,
EN 10294-1,
DIN 2391
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
EN10305-148.0 x 4.0 – 130.0 x 10.0 mm
DIN239148.0 x 4.0 – 130.0 x 10.0 mm
ČSN42 671148.0 x 4.0 – 130.0 x 10.0 mm
STN42 671248.0 x 4.0 – 130.0 x 10.0 mm
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
EN10305-150.0 x 5.0 – 130.0 x 7.5 mm
DIN239150.0 x 5.0 – 130.0 x 7.5 mm
ČSN42 671150.0 x 5.0 – 130.0 x 7.5 mm
ČSN42 671250.0 x 5.0 – 130.0 x 7.5 mm

Aceros aptos para cilindros hidráulicos

EN 10305-1E355
EN 10 294-120MnV6
STN 42 026011 523
DIN 2391-2St52
DIN 17100St52-3
Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
DIN2391
EN10305-1
ČSN42 0260
DIN17100
STN42 0260
STN42 0260
ČSN42 0260
Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
EN10305-1
ČSN42 0260
ČSN42 0260
DIN2391
STN42 0260
DIN17100
STN42 0260

Tolerancias de tubos aptos para cilindros hidráulicos

para la fabricación de cilindros hidráulicos y neumáticos HPZ

Las tolerancias del diámetro exterior (D) de tubos HPZ están conforme a las tablas de dimensiones de normas pertinentes.
En la tabla presentamos valores de tolerancias del diámetro interior (d).

La tolerancia del espesor de la pared es -/+ 7,5 % del espesor de la pared.
La excentricidad del tubo HPZ está incluida en la tolerancia del espesor de pared.

para tubos HP

Las tolerancias del diámetro exterior (D) de tubos HP están conforme a las tablas de dimensiones de normas pertinentes DIN 2391-1, EN 10305-1, STN a ČSN 426712.
En la tabla presentamos valores de tolerancias del diámetro interior (d) H8 y H9.

La tolerancia del espesor de pared es -/+ 7,5 % o 10 % del espesor de pared.
La excentricidad del tubo HP está incluida en la tolerancia del espesor de pared.

Longitudes de tubos aptos para cilindros hidráulicos

(a) longitudes de fabricación de tubos para aplicaciones de precisión en el rango de 3 – 6 metros,
(b), longitudes exactas 6 metros como máximo

Ensayos de tubos aptos para cilindros hidráulicos

Alternativa de ensayos está conforme a la norma o previo acuerdo con el comprador:

• análisis químico,
• ensayo de tracción,
• inspección dimensional,
• inspección visual,
• ensayos no destructivos (por corrientes inducidas).

Los demás ensayos se pueden realizar previo acuerdo.

Extremos de tubos aptos para cilindros hidráulicos

Tubos con extremos biselados o extremos adaptados para soldadura.
Tubos con extremos biselados o extremos adaptados para soldadura.
Extremos de tubos perpendiculares al eje longitudinal del tubo y sin rebabas.
Extremos de tubos perpendiculares al eje longitudinal del tubo y sin rebabas.

Extremos de tubos son perpendiculares al eje del tubo, previo acuerdo los extremos de los tubos se pueden cerrar con tapones de plástico.

Protección de la superficie de los tubos aptos para cilindros hidráulicos

La superficie de los tubos está engrasada.

Embalaje de tubos aptos para cilindros hidráulicos

Los tubos se embalan en envases redondos o hexagonales con un peso máximo de 2.000 kg, sujetados ​​con cinta de acero.

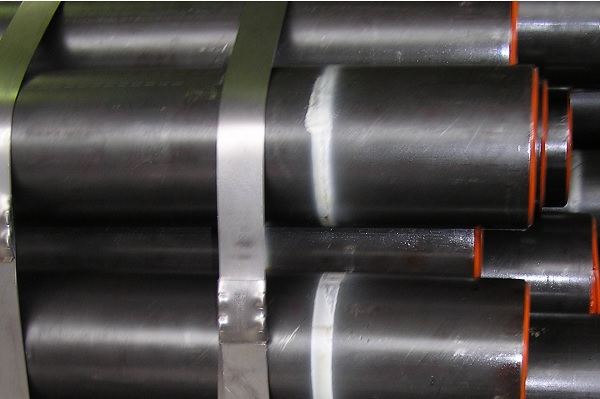

Embalaje ESTÁNDAR - haz sujetado con cinta de acero
Embalaje ESTÁNDAR – haz sujetado con cinta de acero
Embalaje ESTÁNDAR - haz sujetado con cinta de acero con papel de embalaje colocado debajo
Embalaje ESTÁNDAR – haz sujetado con cinta de acero con papel de embalaje colocado debajo

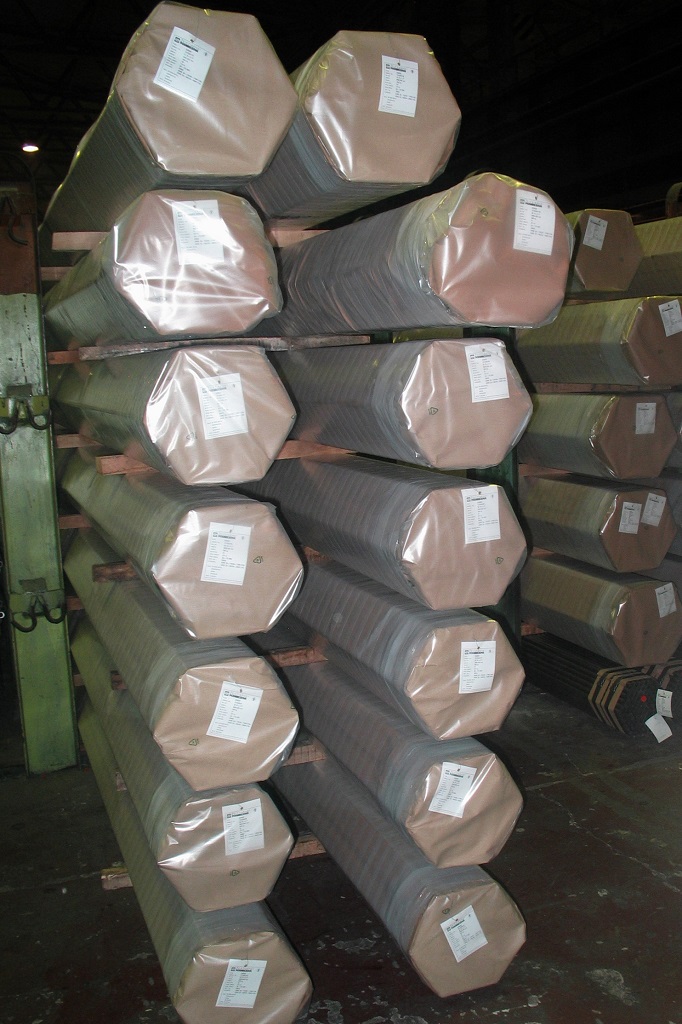

Embalaje ESTÁNDAR + (PLUS) - embalaje en cinta y lámina de polietileno
Embalaje ESTÁNDAR + (PLUS) – embalaje en cinta y lámina de polietileno

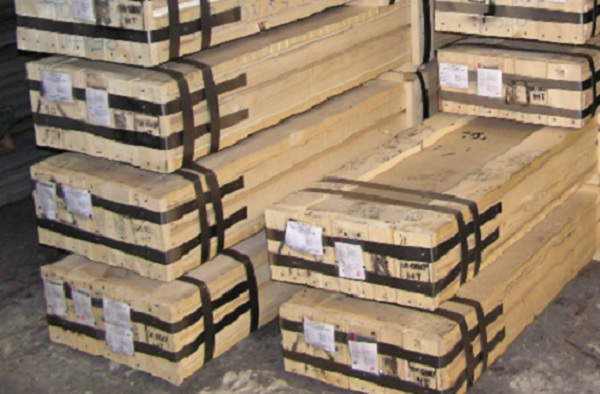

Embalaje PREMIUM A - embalaje en caja de madera
Embalaje PREMIUM A – embalaje en caja de madera
Embalaje PREMIUM B - embalaje en caja de madera + haz de tubos envuelto en lámina
Embalaje PREMIUM B – embalaje en caja de madera + haz de tubos envuelto en lámina

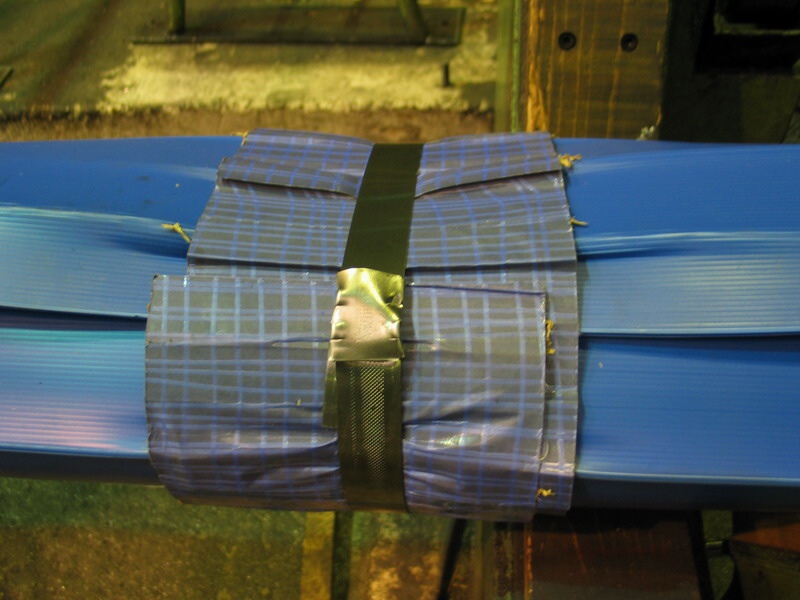

Embalaje PREMIUM C - embalaje en envases de plástico y láminas
Embalaje PREMIUM C – embalaje en envases de plástico y láminas

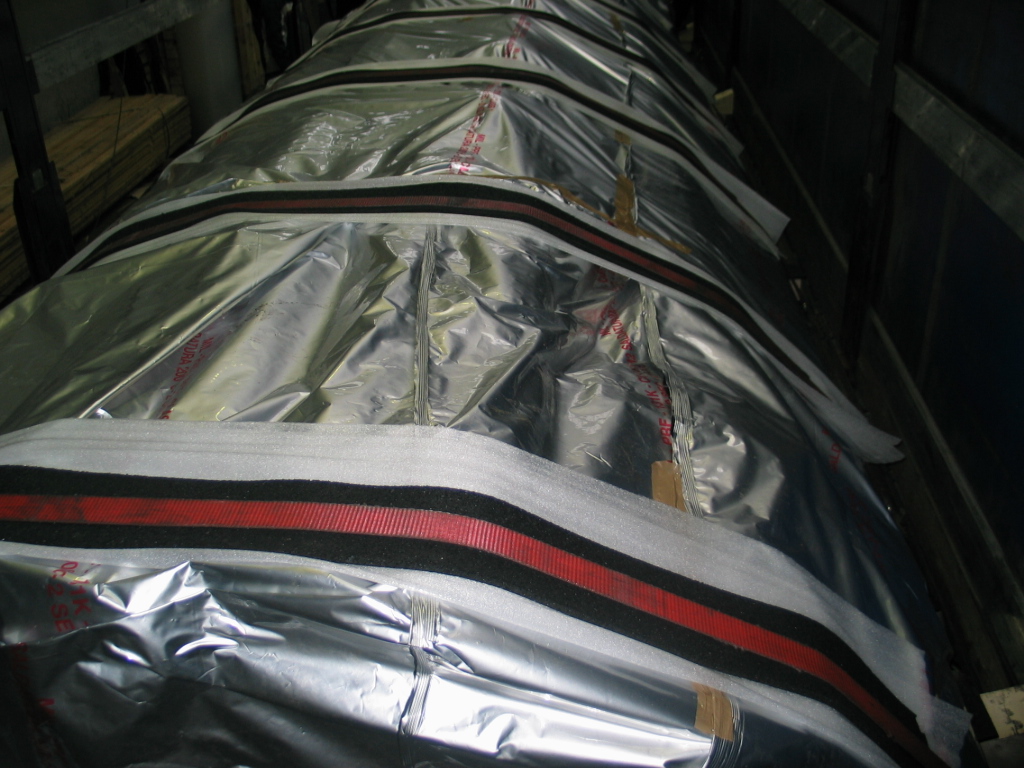

Embalaje PREMIUM D - embalaje en lámina + succión de aire
Embalaje PREMIUM D – embalaje en lámina + succión de aire

Designación de tubos aptos para cilindros hidráulicos

Los tubos están designados por toda la longitud del tubo utilizando los datos siguientes:

(a), logotipo del fabricante,
(b), dimensión (L x d),
(c), acero,
(d), número de fusión,
(e), número de la norma,
(f), otros datos según los requisitos del cliente.

Designación por etiquetado
Designación por etiquetado

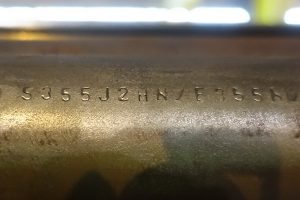

Designación por estampado
Designación por estampado

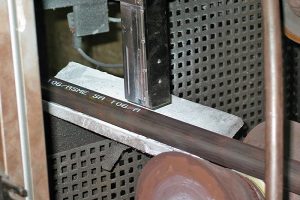

Designación por pulverización
Designación por pulverización

Conforme a norma EN 10 204 – 3.1.


1 mm / m (1 : 1 000) medido en la superficie exterior.

Los tubos se suministran como estirados en frío y recocidos destensados BKS (+SR)

Es posible convenir otras condiciones de suministro.
