Tubos aptos para roscado y soldeo


Los tubos de acero sin soldadura aptos para roscado y soldeo se fabrican por laminación (acabado) en caliente, los bloques de colada continua son los productos semiacabados de entrada. Los tubos roscados son muy utilizados sobre todo en la edificación (industria de construcción). Se utilizan para la conducción y distribución de agua, líquidos diversos, aire y gases.

El límite de uso de este grupo de tubos está, en cuanto a la altura de las presiones y el tipo de medio transportado, determinado por los reglamentos pertinentes válidos para la construcción de líneas, distribuciones y tuberías. Los tubos están fabricados de aceros al carbono y aleados.

Tubos aptos para roscado y soldeo

Dimensiones de tubos aptos para roscado y soldeo

DIÁMETRO EXTERIOR (D)26,9 – 114,3 mm
NORMAS EUROPEASEN 10255, EN 10224
NORMAS ESTADOUNIDENSESASTM, ASME A/SA 53, A795
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
EN10224 (10220)10.2 x 0.5 – 139.7 x 16.0 mm
EN102559.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
BS13879.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
DIN24409.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
DIN24419.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
DIN24429.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
DIN24609.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
GOST32629.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
STN42 57109.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
ČSN42 57119.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
NF A49-1159.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
UNI63639.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
PN – H742209.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
UNI88639.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
ASTMA5310.3 x 1.24 – 114.3 x 13.49 mm [0.405 x 0.049 – 4.500 x 0.531 in] [1/8 – 4 NPS]
ASTMA79510.3 x 1.24 – 114.3 x 13.49 mm [0.405 x 0.049 – 4.500 x 0.531 in] [1/8 – 4 NPS]
ASMESA5310.3 x 1.24 – 114.3 x 13.49 mm [0.405 x 0.049 – 4.500 x 0.531 in] [1/8 – 4 NPS]

Aceros para tubos aptos para roscado y soldeo

EEN 10224
EN 10255		L235, L275, L355
LS235JRH
STN 42 025011 353
ASTM A 53
ASTM A 795		Grade A, Grade B.

Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
PN – H74220 / 84023
ČSN42 0250
DIN1629
EN10255
DIN2441
PN – H74220 / 84023
STN42 0250
DIN2440
GOST3262 / 1050
EN10255
STN42 0250
NF A49-115
BS1387
ČSN42 0250
UNI6363
DIN1629
UNI6363
DIN1629
UNI6363
UNI8863
ASMESA53/SA530
ASTMA53/A530
ASTMA795
ASTMA53/A530
ASTMA795
ASMESA53/SA530
EN10224
EN10224
EN10224

Longitudes de tubos aptos para roscado y soldeo

Tipos de longitudes de tubos suministrados:
• fabricación
• aproximada
• exacta:

L = 2–6 m; 0+10 mm
L = 6–12 m; 0+15 mm
L > 12 m; 0+previo acuerdo

Ensayos de tubos

Los tubos se ensayan mediante ensayos no especificados.

Ensayos:
(a) impermeabilidad (presión 50 bar en 5 s o conforme a EN 10246-1),
(b) inspección visual,
(c) ensayo de tracción,
(d) ensayo de flexión,
(e) ensayo de aplastamiento.

Protección de la superficie de los tubos aptos para roscado y soldeo

Los tubos se suministran sin protección anticorrosiva temporal.
Previo acuerdo, es posible suministrar los tubos con la protección anticorrosiva convenida.

Extremos de tubos aptos para roscado y soldeo

Tubos con extremos biselados o extremos adaptados para soldadura.
Tubos con extremos biselados o extremos adaptados para soldadura.
Extremos de tubos perpendiculares al eje longitudinal del tubo y sin rebabas.
Extremos de tubos perpendiculares al eje longitudinal del tubo y sin rebabas.

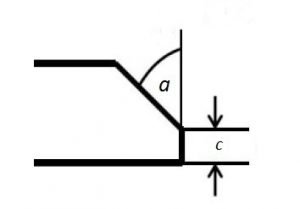

El biselado se puede aplicar a:

El biselado tubos
  • Tubos de diámetro, D: 26,7 – 114,3 mm
  • Espesores de pared, t: 3,2 – 12,5 mm
  • Longitudes, L: 4 – 13 m
  • Ángulo de faceta, alfa: 30°+5°, 37,5°±2,5°
  • Ancho de faceta, c: 1,6 ± 0,8 mm

Embalaje de tubos aptos para roscado y soldeo

Los tubos se embalan en envases con un peso de 1500 – 3500 kg.

Embalaje ESTÁNDAR - haz sujetado con cinta de acero
Embalaje ESTÁNDAR – haz sujetado con cinta de acero
Embalaje ESTÁNDAR - haz sujetado con cinta de acero con papel de embalaje colocado debajo
Embalaje ESTÁNDAR – haz sujetado con cinta de acero con papel de embalaje colocado debajo
Embalaje ESTÁNDAR + (PLUS) - embalaje en cinta y lámina de polietileno
Embalaje ESTÁNDAR + (PLUS) – embalaje en cinta y lámina de polietileno
Embalaje PREMIUM A - embalaje en caja de madera
Embalaje PREMIUM A – embalaje en caja de madera
Embalaje PREMIUM B - embalaje en caja de madera + haz de tubos envuelto en lámina
Embalaje PREMIUM B – embalaje en caja de madera + haz de tubos envuelto en lámina
Embalaje PREMIUM C - embalaje en envases de plástico y láminas
Embalaje PREMIUM C – embalaje en envases de plástico y láminas
Embalaje PREMIUM D - embalaje en lámina + succión de aire
Embalaje PREMIUM D – embalaje en lámina + succión de aire

Designación de tubos aptos para roscado y soldeo

Los tubos están designados con el emblema del fabricante y el símbolo del emblema de la serie o designados en color:
serie media – azul
serie gruesa – roja

Los envases están designados con una etiqueta con los datos prescritos.

Designación por etiquetado
Designación por etiquetado
Designación por estampado
Designación por estampado
Designación por pulverización
Designación por pulverización

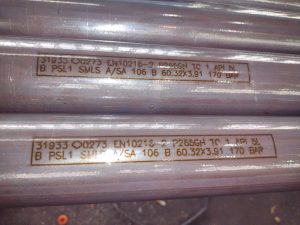

Marcado láser
Marcado láser

Certificados de inspección para tubos


Los certificados de inspección se emiten conforme a los estándares de Condiciones técnicas de suministro pertinentes:

EN 102042.1, 2.2
DIN 50049
STN/ČSN 42 0250
2.1, 2.2


Rectitud de tubos


Los tubos son visualmente rectos.


Condición de la superficie de los tubos


Los tubos se suelen suministrar como laminados (acabados) en caliente.
Solo los tubos con DN 6 – 10, o tubos de otras dimensiones, se entregan, previo acuerdo, estirados en frío y tratados térmicamente después de conformados.

La superficie de los tubos corresponde al método de fabricación.
Previo acuerdo, la superficie de los tubos puede ser aislada con un aislamiento superficial definitivo (asfalto, cinta de PE o PE extruido conforme a DIN 30670).
