Codos soldables


Accesorios – codos se fabrican por extrusión. Los tubos laminados sin soldadura son el producto semiacabado de entrada.

Los accesorios soldables se utilizan principalmente como parte de tuberías de distribución en la construcción, la ingeniería energética y la industria minera.

Codos soldables

Dimensiones de codos soldables

Designación de dimensiones de codos soldables de forma K (90°) y DK (180°) grado 3

NormaSímbolos
DIN 2605DNdsrB2bb
NF A 49 186DNDTrFCB
EN 10 253DNDT(R)FCB
BS 1965NPS(OD)(WT)(R)AOK
ASME B 16.9NPSDAOK

Codos soldables - designación
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
EN10253-221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
DIN2605-1, 221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
EN10253-221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
ASMEASME B16.933.4 x 3.38 – 114.3 x 6.02 mm [1.315 x 0.133 – 4.5 x 0.237 in] [1 – 4 NPS]
PN ŽPŽP 42 576021.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
EN10253-221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
DIN2605-1, 221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
NF A49-18621.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
NF A49-28121.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
PN ŽPŽP 42 576021.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
EN10253-221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
BS1965-121.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
DIN2605-1, 221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
ASTMANSI B16.933.4 x 3.38 – 114.3 x 6.02 mm [1.315 x 0.133 – 4.5 x 0.237 in] [1 – 4 NPS]
PN ŽPŽP 42 576021.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
DIN2605-121.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
PN ŽPŽP 42 576021.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
EN10253-121.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
DIN2605-1, 221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
PN ŽPŽP 42 576021.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
Dimensiones norma Dimensiones (D x t) Tabla de dimensiones
EN10253-221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
DIN2605-1, 221.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]

Aceros aptos para codos soldables

Los codos se fabrican de aceros que se encuentran en las siguientes tablas resumen y están distribuidos según el objetivo de su uso. Los codos cumplen con los requisitos de la norma NACE MR 0175.

Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
EN10253-2
DIN2609 (D)
DIN2609 (E)
Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
ASMEA420/A 960
PN ŽPŽP-05-04
EN10253-2
PN ŽPŽP-05-04
PN ŽPŽP-05-04
EN10253-2
Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
NF A49-281
NF A49-281
NF A49-281
EN10253-2
EN10253-2
DIN2609 (C)
PN ŽPŽP-05-04
DIN2609 (B)
NF A49-186
DIN2609 (A)
Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
ASTMA234/A 960
ASTMA234/A 960
DIN2609 (H)
DIN2609 (F,G)
EN10253-2
EN10253-2
PN ŽPŽP-05-05
EN10253-2
BS1965-1
PN ŽPŽP-05-05
PN ŽPŽP-05-05
Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
PN ŽPŽP-05-04
DIN2609 (A)
Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
EN10253-1
PN ŽPŽP-05-04
DIN2609 (C)
DIN2609 (B)
EN10253-1
DIN2609 (A)
Norma TDP (CTS) Calidad del acero (abrir ficha de producto)
DIN2609(S)
DIN2609(T)
DIN2609(R)
EN10253-2
EN10253-2
EN10253-2

Tolerancias de dimensiones de codos soldables

Los valores exactos están dados en normas pertinentes.
Los datos indicativos se encuentran en la tabla de tolerancias.

Tolerancias de dimensiones de codos soldables

Ensayos de codos soldables

Los tubos de entrada y los codos terminados se ensayan conforme a los requisitos de normas pertinentes.

Extremos de codos

Los codos se suministran con extremos lisos cortados verticalmente.

Previo acuerdo, los extremos de codos se pueden adaptar para soldadura conforme a las normas:
• STN, ČSN 13 1075
• ASME (ANSI) B16.9
• DIN 2559
• EN 10 253

Extremos de codos

Embalaje de codos soldables

Los codos se embalan:
(a) en cajas de cartón colocadas sobre palets de madera o
(b) se entregan en palets metálicos.

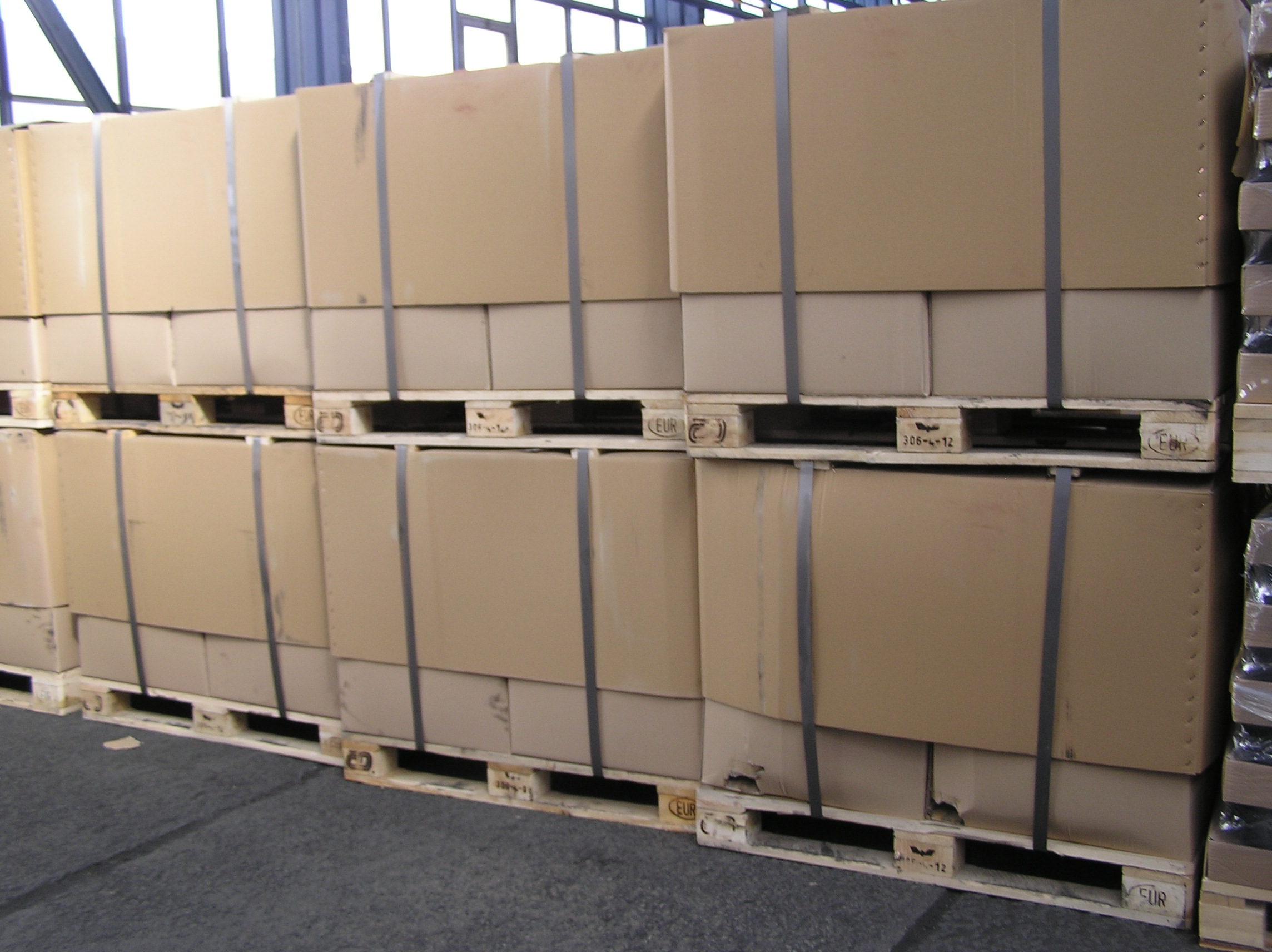

Embalaje en cajas de cartón
Embalaje en cajas de cartón
Embalaje en palets
Embalaje en palets
Embalaje en palets metálicos
Embalaje en palets metálicos
Embalaje en caja de cartón
Embalaje en caja de cartón

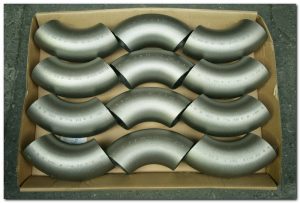

Designación de codos soldables

Los codos se suministran con la designación siguiente:
(a) sin designación,
(b) designando el grado de acero con tinta conforme a la norma pertinente,
(c) estampando los datos conforme a la norma o los requisitos del cliente teniendo en cuenta posibilidades espaciales en la superficie del codo.

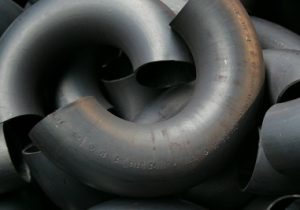

Designación por estampado
Designación por estampado
Designación de codos soldables
Designación por estampado

Certificados de inspección para codos soldables

Los codos soldabls se suministran con cerificados de inspección conforme a las normas:

STN/ČSN 42 0165, 42 0250, 42 0251
ASTM A234/A234, A420/A420M
DIN 50049
EN 10 204


Protección de superficie de codos soldables

Los codos se suministran:
(a) con una superficie sin conservación o
(b) con una superficie tratada con chorro.

Protección temporal de la superficie es posible, previo acuerdo, por engrasado.

Tratamiento térmico, estado de entrega


Codos fabricados por conformado en caliente se suministran sin tratamiento químico, el recocido normalizado está incluido en conformado normalizado.

Previo acuerdo, la superficie exterior puede ser tratada con chorro.
